车削加工在机械加工行业中应用最为广泛，而数控车床是一种高度自动化的机床，在加工工艺和加工方式上与普通车床是基本相同的，两者之间根本不同点就在于实现自动化的程度和方法上。下面将对数控车床的基本原理及组成部分进行详细的说明。

　　数控车床的基本工作原理就是通过给设备提供数字化的指令来实现车床的机械运动，从而实现自动化控制。数控系统将加工零件的相关参数，比如刀具与工件相对运动的轨迹参数（进给总成的进给尺寸），车削加工的工艺参数（进给的速度、切削深度等），以及其他各种辅助参数（刀具转换、冷却液供给和停送、工件夹紧松开等）用规定的字母、数字组成代码，按照一定的格式编写成加工程序，通过控制介质输入到数控装置，数控装置再根据得到的程序分解成各项指令控制机床进行加工。

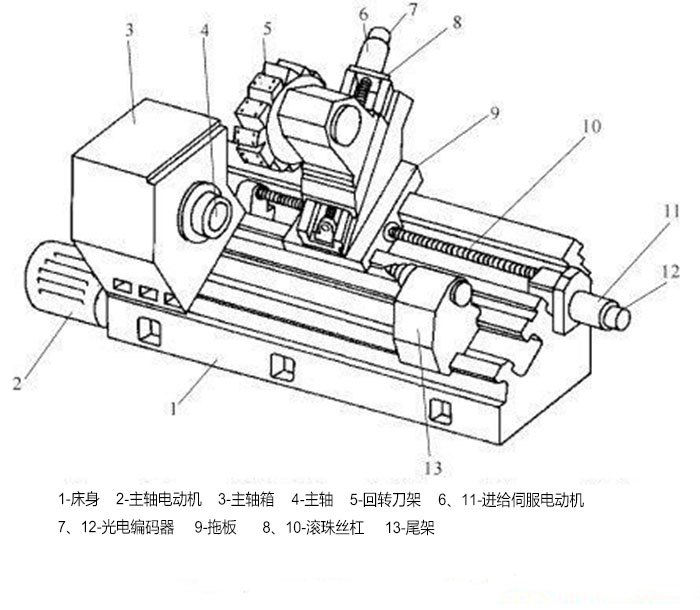

　　数控车床是由数控系统和机床本体组成，数控系统包括控制电源、伺服控制器、主机、主轴编码器。其中主轴编码器主要用于完成操作的自动化，无需人工进行操作，数控装置是数控车床最核心的部分，含括输入、处理和输出三个基本模块，主要采用计算机数控系统（Computer Numerical Control，简称CNC）来以软件的形式实现数控的功能，伺服控制器主要是用于接受指令，并经功率放大、整形处理后转换成机床执行部件的直线位移或角位移运动。下图即为数控车床的光结构图解。



　　机床本体包括床身、电动机、主轴箱、电动回转刀架、进给传动系统、冷却系统、润滑系统、安全保护系统等组成。数控车床分为立式数控和卧式数控车床两种类型，立式数控车床用于回转直径较大的盘类零件的车削加工。卧式数控车床用于轴向尺寸较大或较小的盘类零件加工。相对与立式数控车床来说，卧式数控车床的结构形式较多、加工功能丰富、使用的面积较广。两种机床如下图所示：




　　

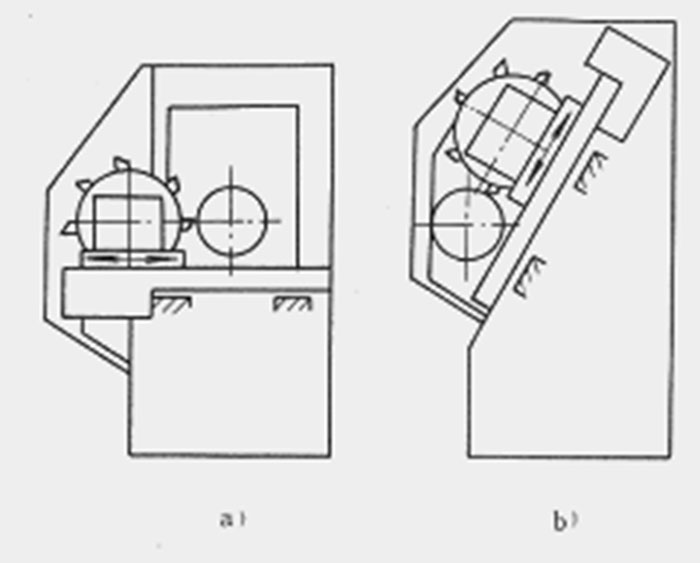

　图a）水平床身的工艺性好，便于导轨面的加工。水平床身配上水平放置的刀架可提高刀架的运动精度，一般可用于大型数控车床或小型精密数控车床的布局。但是水平床身由于下部空间小，故排屑困难。从结构尺寸上看，刀架水平放置使得滑板横向尺寸较长，从而加大了机床宽度方向的结构尺寸。

　　图b）为斜车床身，水平床身配上倾斜放置的滑板和斜床身配置斜滑板布局的形式被中、小型数控车床所普遍采用。这是由于此种布局形式排屑容易，热铁屑不会堆积在导轨上，也便于安装自动排屑器，操作方便，易于安装机械手 ，以实现单机自动化；机床占地面积小，外形简洁、美观，容易实现封闭式防护。龙口市蓝牙装备有限公司是国内最早设计制造斜床身的厂家之一，拥有20年的研发制造经验，在同行业中拥有极大的优势，欢迎广大新老客户来电咨询，全国统一客服电话400-1866-068。　
